变频电源说明书

发布时间：2015-07-28 09:19:10　　来源：欧阳华斯

             变频电源说明书

     深圳市欧阳华斯电源有限公司

目录

■注意事项

■产品应用简介

■面板图及功能说明

■变频电源外观说明

■安装说明

■操作说明

■配线线径参考表

■配线注意事项

■状况处理

■变频电源规格系列

■售后服务

■联系方式

■注意事项

感谢您购买本公司产品，在使用前请务心详阅此手册，并请妥善保存。

机器搬运时请小心轻放，避免碰撞。

电源请依照电工法规及安装说明施工。

请依照操作说明指示步骤，依序操作。

请勿打开机盖，以避免触电及机器损坏。

请保持机器之乾净与清洁。

请勿将机器置於潮湿、闷热让阳光直射之处。

若有异常现象，请参阅“状况处理 ”程序。

■使用场所简介

    使用场所介绍：

      1.外销品测试：

        A、产品行销目的地使用电源模拟化。

        B、规格之认定统一化。

        C、无干扰促使产品功能进级化。

        D、研发好帮手，各国电力测试随心所得电源国际化。

        E、制程上无缺点的产品规格化。

      2、品质认证：

       A、产品规格一致化，促进产业升级。

       B、各国标准之认证标准电源。

       C、纯净正弦波，电源建立标准之利器。

       D、EMI/EMC安规测试标准电源。

     3、精密度仪器设备的专用电源：

      A、高精度之仪器使用电源，能使各种功能完完整整的表现出来。

      B、整厂设备输出，事前模拟，促进设备之全功能化。

      C、制造无障碍设备的专属电源。

  使用产品介绍：

      电脑（PC）                        空调设备

      监视器（Monitor）                 日光灯安定器测试

      电脑用直流电源供应器（SPS）       各种电器用品

      变压器                            音响设备

      马达电器设备测试                  家用设备产品（冷气、冰箱、电视）

      冷气压缩机制造

400HZ：

军用设备                                      机场设备

通讯设备                                      航太工业   船舶及导弹设备专用电源

■面板图及功能说明

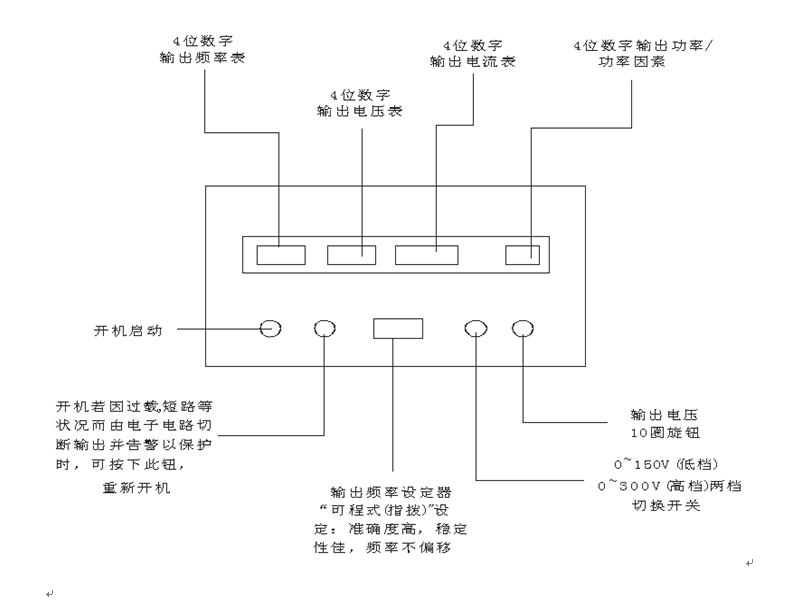

          500W～3KVA单相变频电源规格面板说明

■面板图及功能说明

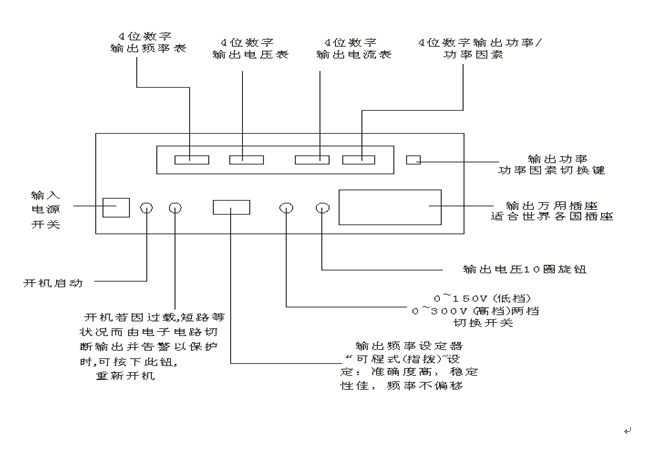

              单相变频电源规格面板说明

■面板图及功能说明

             三相变频电源规格面板说明



■安装说明

l        变频电源的几种型号是否符合您订购之型号与容量。

l        变频电源是否因运送不慎造成损坏，若有损坏请勿接上电源。

l        确认入电电压是否和机器规格相符合。

l        勿将机器装置於靠近水源、高温、潮湿场所。

l        防止油雾、盐分侵蚀。

l        防止粉尘、棉絮及金属细物侵入。

l        让机器远离尘埃、闷热及换气不良的场所，并保持环境清洁。

l        安装机器时请注意机器背面散热空间距离，以避免散热不良。

l        机器请放置於坚固及没有振动的水平面上。

l        安装前请先参考背面之规格。

l        使用前确定输入电压。

l        接上电源之前须注意L-N-G（单相）规格是否正确,R-S-T（三相）

l        之相序装接，切勿接反。

l        在接电源之前先将所有开关置於OFF以确保设备无损害之虞。

l        配线时注意所有接线端之插头、插座，有无松动以避免导电不良产生

   危险。

l       装机完毕后，确实设备规格与电源系统规格完全匹配后，才将电源接上，并检查线路没问题后即可开机使用。

■操作说明

1.先将电源开关切至OFF之位置。

2.使用前请先视察设备之完整性开关，旋转各种功能之按键显示器是

   否齐全均无松动之现象。

3.确认输入电源是否在规格内，再将电源总开关切至ON位置。

4.设定输出频率指拨档上指示频率即是输出频率，设定百位数频率时

  需先按OFF/RESET键后进行。

5.按启动开关：按此开关前请先关闭输出开关。

6.调整输出电压：将输出电压切换开关切至所需档位。

   （a）Lo-V档位0-150V            PS：150V以下请用此档。

   （b）Hi-V档位0-300V           PS：150V以上请用此档。

7.将负载输入线接上，打开输出开关即可顺得获得各功能显示器上所

   显示值之标准电源。

8.本机负有过载或短路装置，在过载或短路时保护电路立即切断输出

   电源，蜂鸣器报警，此时请先将负载关闭，再按重置开关（OFF/RESET）

   警声停止后，再按启动开关即开始供电。检查负载状况，确认无異

   常，再重新开启负载开关。

9.工作中按OFF-RESET健即可切断输出电压。

■变频电源外观说明

说明顺序由左至右，由上而下，逐步叙述之：

1.输出频率指示表：数位式显示输出频率至小数点下一位。

2.输出电压指示表：数位式显示输出电压值。

3.负载电流指示表：数位式显示输出电流值。

4.负载瓦特指示表：数位式显示输出功率值。

5.电源开关钮：开关启动之按钮。

6.开机重置开关：因过载或断路造成变频电源跳脱，警报器响时，可按

   此按钮重新启动。

7.频率指拨开关：固定频率40.0-499.9HZ可程式（指拨）设定。

8.输出电压切换开关：二档0-150V或0-300V。

9.标准电压输出微调钮：十转式微调开关，可由微调得到您所需要的

   标准电压。

10.三相输出电流显示切换开关：可切换显示各相之输出电流值。（仅

   用於三相输出机种）。

11.输出万用插座：10A以下负载。(仅限于单相500W~5KVA变频电源)

12.POWER：电源总开关。

13.O/P：输出负载开关。

14.输入端子盘。

15.输出端子盘。

■配线线径参考表

■配线注意说明

1.变频电源因容量大小不同而有不同的安装标准，请依照您的变频电源的规格

   选择适当的方式配线，尤应注意其线径须符合规定。

2.请注意变频电源之输入端，应避免与其他设备共用一开关，并接近市电源头。

3.确认输入电源电压符合变频电源之输入额定电压.

4.接线时请关闭电源,严禁火线作业以策安全。

5.配线线径大小请依电工法规规定选用，并注意螺丝旋紧。

6.接线端子请选用O型端子施工。

7.变频电源的接地线请务必确实实施。

8.输入电源不可与输出电源接错位置。

9.内部控制板上半导体元件易受静电影响及破坏，请勿触摸控制板。

10.变频电源的使用环境及配线作业对变频电源正常功能发挥及使用寿命，甚至安

全性均有直接影响，故所以务必遵照以上要求指示进行安装与配线。

■状况处理

■变频电源规格系列

共同规格

1.输入电源:12W  220V±10%    34W380±10%    频率50Hz Or 60Hz.

2.输出电压:0-150V/0-300V两档10转调整.

3.输出频率:FIXED 40.0Hz~499.9Hz.

4.功率因素:>85%,在满载下下测量,谐波失真度:<1%(在阻性负载下测量)

5.电压稳定度:±1%.

6.频率稳定度:FIXED ±0.01Hz.

7.谐波失真度:<1%.

8.保护装置:过载、短路、过温度、过电流、及告警装置。

9。工作环境：0~40℃，相对温度：0~90%（非凝结状态）。

单进单出变频电源（OYHS-9800系列）



欧阳华斯官网     http://www.ouyanghuasi.com

输出电压：0-300V连续可调

输出频率：60HZ，50HZ，40-499.9HZ连续可调

超臷能力强，瞬间电流可承受三倍额定电流

故障时一键停机功能，反应速度快，反应时间在2ms以内

具有过流，过压，过温，短路，过载等多重保护及报警功能

高精度的稳频稳压功能，快速调节电压，频率

主要元器件均采用原装进口品牌，品质可靠

单进单出变频电源技术参数

型号（OYHS）

OYHS-98005

OYHS-9801

OYHS-9802

OYHS-9803

OYHS-9805

OYHS-9810

OYHS-9815

OYHS-9820

OYHS-9830

输出容量（KVA）

0.5 KVA

1 KVA

2 KVA

3 KVA

5 KVA

10KVA

15 KVA

20 KVA

30 KVA

电路方式

IGBT/SPWM脉宽调制方式

交流输入

相数

单相

波形

SINEWAWE

电压

220V±15%

频率波动范围

50HZ or 60HZ±10%

功率因数

﹥0.9

交流输出

相数

单相

波形

SINE  WAVE

低档电压

0-150V 连续可调

高档电压

0-300V 连续可调

频率

60HZ，50HZ，40-499.9HZ 连续可调

频率稳定率

≤0.01%

低档最大电流（0-150V）（A）

4.2 A

8.4 A

16.8 A

25 A

41.6 A

83.3 A

125 A

166.7 A

250A

高档最大电流（150-300V）（A）

2.1 A

4.2 A

8.4 A

12.5 A

20.8 A

41.7 A

62.5 A

83.3 A

125A

整机性能

电源稳压率

﹤1%

负载稳压率

﹤1%

波形失真度

﹤2%

效率

﹥90%

反应时间

≤2ms

波峰因子

3：1

保护装置

具有过压，过流，超载，输入欠压，过高温，短路等多重保护

显示

显示介面

数位式LED显示

电压

4位数，数位电压表，解析度0.1V

电流

4位数，数位电流表，解析度0.1A

功率

4位数，数位瓦特表

频率

4位数，数位频率表

环境及其它

冷却装置

高速变频风扇冷却，强制冷风

工作温度

-10℃ to  50℃

相对湿度

0～90%（非凝结状态）

海拔高度

≤1500m

重量 （KG）

21

23

45

60

70

150

180

230

350

尺寸(H*D*W）mm

180*500*430

600*530*350

790*650*350

850*650*500

1100*750*550

注：1以上尺寸不含脚输高度

2可根据顾客要求规格特别定制

3本公司产品规格不断研发改进,规格若有变更,恕不另行通知

三进单出变频电源（OYHS-98800系列）

 欧阳华斯官网：http://www.ouyanghuasi.com

输出电压：0-300V连续可调（可特殊定制做至1000V）

输出频率：60HZ，50HZ，40-499.9HZ连续可调

超臷能力强，瞬间电流可承受三倍额定电流

故障时一键停机功能，反应速度快，反应时间在2ms以内

具有过流，过压，过温，短路，过载等多重保护及报警功能

高精度的稳频稳压功能，快速调节电压，频率

主要元器件均采用原装进口品牌，品质可靠

三进单出变频电源技术参数

型号（OYHS-）

98810

98815

98820

98830

98845

98850

98860

98875

988100

输出容量（KVA）

10KVA

15KVA

20KVA

30KVA

45KVA

50KVA

60KVA

75KVA

100KVA

电路方式

IGBT/PWM脉宽调制方式

交流输入

相数

三相

波形

SINEWAWE

电压

380V±15%

频率波动范围

50HZ or 60HZ±15%

功率因数

﹥0.9

交流输出

相数

单相

波形

SINE  WAVE

低档电压

0-150V 连续可调

高档电压

0-300V 连续可调

频率

60HZ，50HZ，40-499.9HZ 连续可调

频率稳定率

≤0.01%

低档最大电流（0-150V）（A）

83.3

125

166.7

250

375

416.7

500

625

834

高档最大电流（150-300V）（A）

41.7

62.5

83.3

125

187.5

208.3

250

312.5

417

整机性能

电源稳压率

﹤1%

负载稳压率

﹤1%

波形失真度

﹤1%

效率

﹥90%

反应时间

≤2ms

波峰因子

3：1

保护装置

具有过压，过流，超载，输入欠压，过高温，短路等多重保护

显示

显示介面

数位式LED显示

电压

4位数，数位电压表，解析度0.1V

电流

4位数，数位电流表，解析度0.1A

功率

4位数，数位瓦特表

频率

4位数，数位频率表

环境及其它

冷却装置

高速变频风扇冷却，强制冷风

工作温度

-10℃ to  50℃

相对湿度

0～90%（非凝结状态）

海拔高度

≤1500m

重量（KG）

155

180

230

350

450

510

600

660

750

尺寸(H*D*W）mm

790*650*350

850*650*500

1100*750*550

1310*800*600

1680*930*850

注：1以上尺寸不含脚输高度

2可根据顾客要求规格特别定制

三进三出变频电源（OYHS-98300系列）



欧阳华斯官网：http://www.ouyanghuasi.com

输出电压：单相电压：0-150V/0-300V连续可调

          三相电压：0-260V/0-520V连续可调

输出频率：60HZ，50HZ，40-499.9HZ连续可调

超臷能力强，瞬间电流可承受三倍额定电流

故障时一键停机功能，反应速度快，反应时间在2ms以内

具有过流，过压，过温，短路，过载等多重保护及报警功能

高精度的稳频稳压功能，快速调节电压，频率

主要元器件均采用原装进口品牌，品质可靠

三进三出变频电源技术参数

型号（OYHS）

98310

98315

98320

98330

98345

98360

98375

983100

983150

输出容量（KVA）

10

15

20

30

45

60

75

100

150

电路方式

IGBT/PWM脉宽调制方式

交流输入

相数

三相

波形

SINEWAWE

电压

380V±15%

频率波动范围

50HZ or 60HZ±15%

功率因数

﹥0.9

交流输出

相数

三相

波形

SINE  WAVE

低档电压

单相电压：0-150V 连续可调

三相电压：0-260V 连续可调

高档电压

单相电压：0-300V 连续可调

三相电压：0-520V 连续可调

频率

60HZ，50HZ，40-499.9HZ 连续可调

频率稳定率

≤0.01%

低档最大电流（A）

27.8

41.7

55.6

83.8

125

166.7

208.3

276

416

高档最大电流（A）

13.9

20.8

27.8

41.7

62.5

83.3

104.2

138

208

整机性能

电源稳压率

﹤1%

负载稳压率

﹤1%

波形失真度

﹤1%

效率

﹥90%

反应时间

≤2ms

波峰因子

3：1

保护装置

具有过压，过流，超载，输入欠压，过高温，短路等多重保护

显示

显示介面

数位式LED显示

电压

4位数，数位电压表，解析度0.1V

电流

4位数，数位电流表，解析度0.1A

功率

4位数，数位瓦特表

频率

4位数，数位频率表

环境及其它

冷却装置

高速变频风扇冷却，强制冷风

工作温度

-10℃ to  50℃

相对湿度

0～90%（非凝结状态）

海拔高度

≤1500m

重量（KG）

200

260

320

450

550

660

750

900

1350

尺寸(H*D*W）mm

870*650*500

1100*750*550

1120*750*550

1310*800*600

1430*1100*800

1850*1200*850

注：1以上尺寸不含脚输高度

    2、可根据顾客要求规格特别定制

■售后服务

质保及服务

1、主体产品质保一年，配件质保三个月。质保期从出厂之日计算，产品出现质量问题，一年内免费更换。

2、产品因第三方运输出现的损坏，导致产品无法正常使用，根据现场情况，免费为客户更换。

3、产品安装：请根据产品安装说明书自行安装

服务承诺

1、24小时热线电话服务

2、2小时内服务予以响应

3、7*24小时全天候受理客户业务咨询及售后问题处理

■联系方式

深圳市欧阳华斯电源有限公司

联系人：欧阳华斯

全国免费电话：400-830-4877

电话：0755-23088216

传真：0755-23088220

邮箱：ouyanghuasi@163.com

网址：http://www.ouyanghuasi.com

地址：深圳市龙华新区大浪街道大浪同富邨工业区
